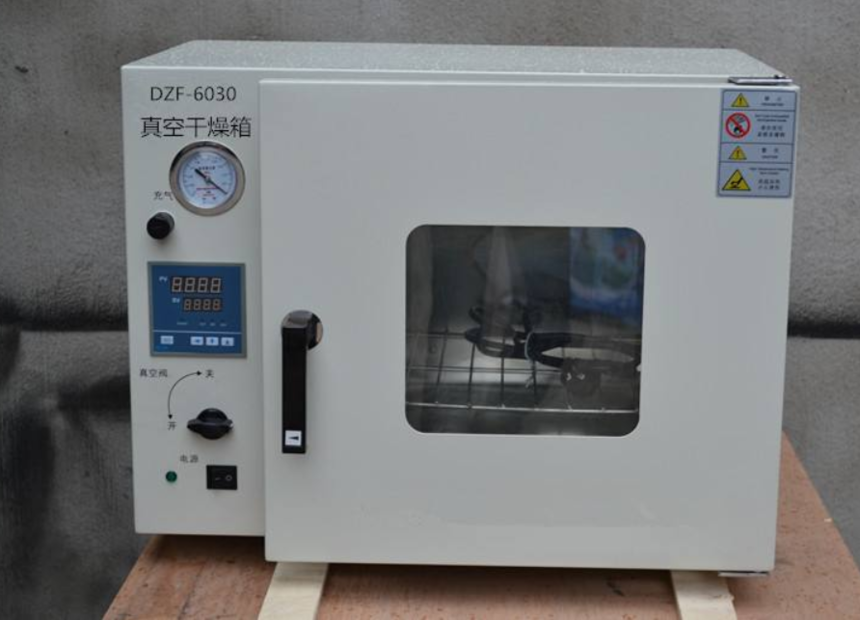

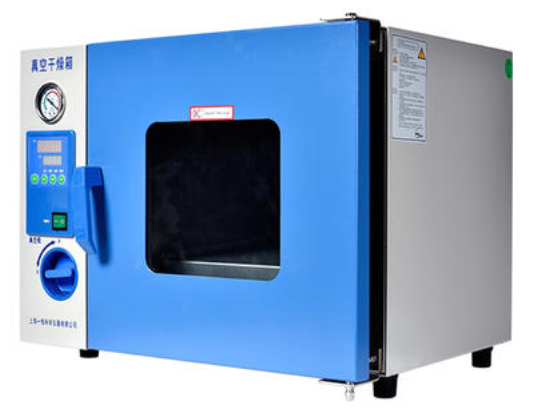

真空干燥箱外形为卧式，工作室材料采用不锈钢板或优质钢板，工作室为长方形。干燥箱箱门采用钢化、防弹双层玻璃门，箱门闭合松紧能调节，整体成型的硅橡胶门封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。

　　6050、6051型采用二块搁板，6020型采用一块搁板，6021型采用一块搁板。

　　一、安装、调试

　　1、安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。

　　2、真空箱调试:

　　在真空度调试完毕后,可作如下操作:

1. 打开真空箱电源,此时电源指示灯应亮(6090及6210型应再分别打开控温仪开关)控温仪通电自检,PV屏显示工作室内测量温度,SV屏显示出厂时设定的温度。控温仪上AT及HEAT等灯应亮,表示仪表进入加温的工作状态。









　　2.修改设定温度

　　2.1按一下控温仪的功能键(SET);PV屏显示SP字符后,可用键头按钮进行设定温度的修改(6090与6210型对2及3个仪表应分别设定修改，以下类同)。

　　2.2修改完毕后，再按一下SET键,PV屏显示ST字符，设定定时时间。

　　2.3如不使用定时功能,则仍然让其ST=0

　　2.4再按一下SET键,使PV屏显示工作室温度,SV屏显示新的设定温度。仪表AT及HEAT灯亮,此时仪表重新进入加温的工作状态。

　　2.5当工作室内温度接近设定温度时,HEAT灯忽亮忽暗,表示加热进入PID调节阶段,仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。当测量温度接近或等于设定温度后,再待1~2h后工作室进入恒温状态，电热干燥箱物品进入干燥阶段。

　　2.6所需温度较低时，可采用二次设定方式，如所需工作温度70℃，第一次先设定60℃，等温度过冲开始回落后，再第二次设定70℃，这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。

　　2.7当物品干燥完毕后,关上电源,如果加速降温,则打开放气阀使真空度为0,待5分钟左右再打开箱门。

　　3.若工作室内干燥物的湿度较大，产生的水气会影响真空泵的性能，建议在干燥箱和真空泵之间，串入一个“干燥/过滤器”。本公司能按需配一个外形尺寸为Φ120×300mm，接口外径Φ16的干燥器。

　　4.若在干燥物品的过程中，需要加入氮气等惰性气体，应增配一个进气阀。

　　(解除真空后，如密封圈与玻璃门吸紧变形不易立即打开箱门，经过一段时间后，等密封圈恢复原形后，才能方便开启箱门。)

　　二、注意事项：

　　1、真空箱外壳必须有效接地，以确保使用安全。

　　2、真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电源，否则真空泵油要倒灌至箱内。

　　3、取出被处理物品撕，如处理的是易燃物品，必须待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。

　　4、真空箱无防爆装置，不得放入易爆物品干燥。

　　5、真空箱与真空泵之间最好跨过滤器，以防止潮湿体进入真空泵。

　　6、非必要时，请勿随意拆开边门，以免损坏电器系统。

　　三、维护保养

　　1、真空干燥箱应经常保持清洁，箱门玻璃应用松软棉布擦拭，切忌用有反应的化学溶剂擦拭，以免发生化学反应和擦伤玻璃。

　　2、如真空箱长期不用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，并套上塑料薄膜防尘罩，防在干燥的室内，以免电器件受潮而影响使用。
