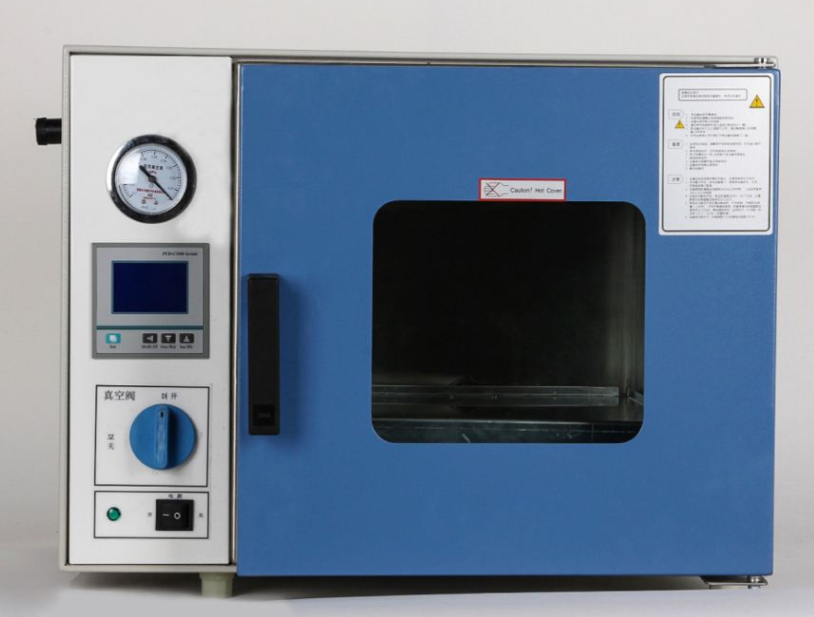

箱体采用薄板制成，表面喷塑处理，色彩鲜艳。内胆由一般镀锌钢板或不锈钢钢板制成。内腔形状为半圆弧内角的方形。内外箱间充填超细玻璃棉作隔热材料；箱门中间采用双层玻璃的结构，便于观察箱内被干燥处理物品；在箱门内侧装有一块加厚钢化玻璃，同时采用长柱形门扣，这样利用调节门扣和钢化玻璃的间距，使箱门在关上后能紧压橡胶密封圈，以保证抽真空度时不漏气。（注意：橡胶密封圈不耐油！）

　　抽真空系统由真空泵、真空表及真空阀（DZF-6090，DZF-6210型用电磁阀代替真空阀）、放气阀等组成。根据用户的需求，可增配干燥过滤罐（器）或进气阀等，DZF-6090型和DZF-6210型真空干燥箱随机附赠真空泵其他型号真空箱的真空泵属选配件。（用户自配真空泵的抽气速率指标不能小于2L/S）控温系统由传感器（Pt100铂电阻）、控温仪、加热器等组成，当控温仪接受传感器输出电阻信号（0℃时为100Ω，0.3Ω/℃）后，在PV屏显示工作室内测量实际温度，当输入信号小于设定值时，功率管（双向可控硅）导通，使加热器获得足够的电功率产生热量。

　　反之，功率管无电功率输出加热器不加热。温控仪具有PID调节输出特性，电功率输出大小可调，测量温度的误差校正，定时控制等功能及超温有灯光及自动切断的安全偏差报警功能。本系列产品除DZF-6030B真空干燥箱、DZF-6050B真空干燥箱型采用内胆捆绑加热外，其他型号的加热器均安装在搁板内，其中DZF-6090、DZF-6210型各层搁板的温度单独由二个和三个控温仪控制。
